Vodič za pripremu instalacije električnog podnog grejanja?

Većina problema sa električnim podnim grejanjem ne nastaje zbog samog grejnog elementa, već zbog lošije pripremljene podloge, pogrešno odabrane snage ili improvizovanog razvođenja kablova. Sistem koji je projektovan da traje preko 40 godina sa garancijom od 22 godine zna da otkaže već u prvoj sezoni – isključivo zbog grešaka u fazi pre nego što je prva pločica zalepljena.

Ovaj vodič vas vodi kroz kompletnu pripremu: od toga kako da odlučite koji sistem vam treba (grejna mreža, grejni kabl ili grejna folija), preko priprema podloge i potrebnih instalacionih radova, do detaljne pripreme termostata, mernih ispitivanja i sitnih, ali presudnih detalja koji odlučuju da li ćete imati besprekoran sistem ili stalne pozive servisera.

Namenjeno je i krajnjim korisnicima koji žele da znaju šta da očekuju od izvođača, kao i majstorima i izvođačima radova koji često ulaze u ugradnju bez prethodnog iskustva sa električnim podnim grejanjem.

Sadržaj

• Korak 1: Odluka pre svake pripreme – koji sistem biram?
• Korak 2: Pregled prostorije i merenje slobodne površine
• Korak 3: Električne predradnje – ono što se najčešće zaboravlja
• Korak 4: Podloga – betonska košuljica, hidroizolacija, ravnost
• Korak 5: Pozicioniranje podne sonde – malo, ali važno
• Korak 6: Provera otpora pre polaganja u lepak/košuljicu
• Korak 7: Kontrolna lista pre starta radova
• Najčešće greške koje skraćuju vek sistema
• Šta mi je potrebno da električar pripremi za podno grejanje u kupatilu?
• Šta tek sledi – samo postavljanje
• Zaključak: priprema vredi više od izvođenja

Korak 1: Odluka pre svake pripreme – koji sistem biram?

Najveća greška u pripremi nije tehničke prirode – već kupovina pogrešnog sistema za konkretnu primenu. Sve dalje – debljina poda, tip izolacije, snaga osigurača – zavisi od ovog jednog izbora.

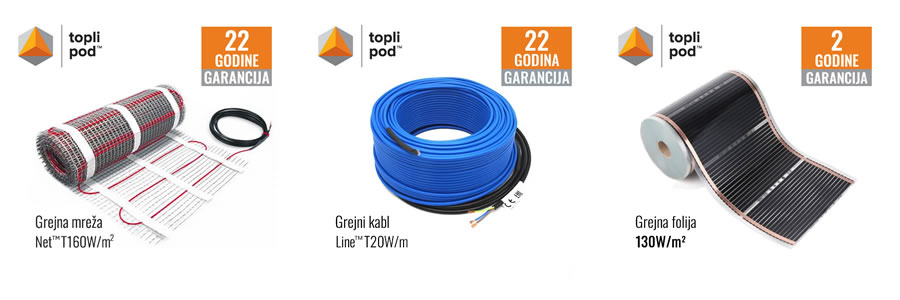

Tri osnovna sistema električnog podnog grejanja

Grejne mreže (Net T160) su fabrički proizvedene, tanke (oko 3,9 mm), gotove za polaganje. Kabl je već raspoređen na PVC mreži širine 50 cm sa odgovarajućim razmakom. Idealne su za kupatila, kuhinje, hodnike i predsoblja sa pločicama, kamenom ili granitom. Polažu se direktno u lepak za pločice i ne dižu nivo poda. Bira se sistem čija je površina jednaka slobodnoj gaznoj površini ili neznatno manja.

Grejni kablovi (Line20) se polažu u košuljicu ili u sloj lepka, ali za razliku od mreže – raspored kabla majstor pravi sam. Jednim kablom može se pokriti i do 40 m², a cena po kvadratu je niža nego kod mreže. Ovo je opcija za veće prostorije, dnevne sobe, otvorene prostore i sve slučajeve gde su mere nestandardne.

Grejna folija debljine svega 0,4 mm postavlja se ispod laminata, LVT vinila, brodskog poda ili inženjerskog parketa – nikako ispod pločica i ne u lepak ili košuljicu. Folija je infracrveni grafitni grejač, najtanji sistem na tržištu, i jedina prava opcija za rekonstrukciju kada ne želite (ili ne smete) da podižete nivo poda više od nekoliko milimetara.

Brza tabela za odluku

Osnovno ili dopunsko grejanje?

Kritično pitanje koje često bude preskočeno: da li želite osnovni vid grejanja (sistem koji jedini zagreva prostoriju) ili efekat toplog poda (dopunski izvor toplote)?

• Efekat toplog poda se najčešće postiže snagom od 100–130 W/m² kod grejnih kablova i grejnih folija i 160 W/m² kod mreža.
• Osnovni vid grejanja zahteva veću snagu (kod folija obično 160–220 W/m², kod mreža Net T160) i što je još važnije – dovoljno slobodne grejne površine i dobru termoizolaciju.

Ako je raspoloživa grejna površina mala u odnosu na ukupnu (npr. mala kuhinja sa puno elemenata), električno podno grejanje neće biti dovoljno kao samostalan sistem tokom najhladnijih dana.

Korak 2: Pregled prostorije i merenje slobodne površine

Pre bilo kakve kupovine, prostorija mora biti tačno izmerena – ali ne na način „dužina puta širina“. Računa se slobodna gazna površina.

Šta ne računati u grejnu površinu

Grejni kabl ili mreža se ne polažu ispod:

• ugradnih kuhinjskih elemenata koji idu do poda
• WC šolja, bidea, kade i tuš kabine (osim same gazne zone tuša)
• ugradnih ormara
• ugradnih plakara
• fiksnog nameštaja koji ne podiže noge

Razlog je dvojak: prvo, grejni kablovi pod nameštajem mogu se pregrejati jer toplota nema kuda da ide; drugo, plaćate grejanje koje nikom ne treba.

Razmak od zidova i prepreka

Standardni razmak od zidova i fiksnog nameštaja je 5–10 cm za mreže i kablove, odnosno 10–20 cm za grejnu foliju. Ovaj „prazan“ pojas omogućava dilataciju materijala i sprečava preklapanje grejnog elementa sa zidovima gde se toplota gubi.

Praktičan savet za pripremu plana

Nacrtajte prostoriju na milimetarskom papiru ili u jednostavnoj aplikaciji za skicu (1 cm = 10 cm na podu). Označite sve fiksne elemente – kuhinjske blokove, kadu, WC, plakare. Ono što ostane je vaša grejna površina. Ova skica je ujedno garancija na nedoumice tokom ugradnje – izvođač je dobija na uvid pre kupovine sistema.

Korak 3: Električne predradnje – ono što se najčešće zaboravlja

Ovaj deo se često svodi na „provući jedan kabl“ – i upravo to je razlog za skoro sve probleme koji se javljaju kasnije.

Termostat sa podnom sondom – obavezna oprema

Termostat za podno grejanje mora imati podnu sondu (NTC senzor). Razlog nije samo komfor – sonda štiti pod od pregrevanja. Kod laminata i parketa pregrevanje vodi do trajne deformacije; kod folije može doći do oštećenja sloja grafita.

NTC je skraćenica za Negative Temperature Coefficient – tip senzora kod kog otpornost opada sa porastom temperature. To je standardni senzor u svim profesionalnim termostatima za podno grejanje. (detaljnije o NTC senzorima)

Pozicioniranje dozne (priključne kutije)

• Visina: 120–160 cm od poda (najbolje u visini svih prekidača objektu)
• Lokacija: sa spoljne strane za kupatila (nikako u kupatilu na zidu izloženom prskanju), unutar prostorija
• Praktično: pored postojećih prekidača za svetlo ili bojler – već imate provedeno napajanje, izlazi su simetrični i posao za majstora je jednostavniji

Kablovi koji se vode do dozne

U doznu se dovode tri kabla:

1. Napojni kabl sa osigurača u razvodnoj tabli (presek prema snazi sistema – obično 3×2,5 mm² za sisteme do 3,6 kW)
2. Hladni kraj grejne mreže ili kabla (ovaj kraj je već priključen na grejni element fabrički)
3. Kabl podne sonde (provučen kroz fleksibilno zaštitno crevo do mesta postavljanja)

Snaga osigurača i poseban strujni krug

Za sisteme veće snage (preko 2 kW) obavezan je poseban strujni krug sa namenskim osiguračem i FID zaštitom (RCD 30 mA). Ovo je u skladu sa elektroenergetskim propisima i nije pregovaračka stavka – bez nje neće biti tehničkog prijema niti važeće garancije.

Za grejnu foliju: minimalni otpor mora biti veći od 15 Ω za termostat sa 16 A izlazom. Ako je izmereni otpor niži, neophodan je pomoćni rele – ovo je čest izvor problema kada se grejna folija postavlja na velikim površinama.

Provodnici za grejnu foliju

Kod folije, segmenti se povezuju paralelno licnastim provodnicima (najčešće braon i plavi) čiji presek zavisi od ukupne snage:

• Do 2 kW: 1,5 mm²
• Do 3,6 kW: 2,5 mm²

Konektori se postavljaju na isečene segmente folije i krimpaju običnim kleštima, a kontakti se obavezno zatvaraju širokom izolir trakom.

Korak 4: Podloga – betonska košuljica, hidroizolacija, ravnost

Ovde se odlučuje koliko će dugo sistem trajati.

Ravnost podloge

Grub beton ili stara košuljica često imaju neravnine od 5–15 mm po prostoriji. Za grejnu mrežu i kabl tolerancija je manja: ne više od 3 mm na 2 metra dužine. Sve preko toga znači da:

• grejni kabl prelazi sa „udubljenja“ na „uzvišenje“ i lokalno se pregreva
• lepak za pločice ne pokriva ravnomerno – javljaju se šuplji prostori i pucanje pločica nakon 1–2 sezone
• folija se nabira i može se mehanički oštetiti

Ako podloga nije ravna, koristi se samonivelišuća masa ili dodatno glačanje košuljice. Trošak je mali u poređenju sa kasnijim rušenjem poda.

Hidroizolacija – pre, ne posle

Kod kupatila i kuhinja hidroizolacija ide ispod sloja u kome je grejni element. To znači:

1. Grubi beton
2. Hidroizolacija (tečna ili u rolnama)
3. Termoizolacija (XPS, Styrodur, IzolaTM)
4. Ravnajući sloj / košuljica
5. Grejna mreža ili kabl
6. Lepak + pločice

Kod grejne folije logika je drugačija – tamo se AquaStop PE folija ili druga parna brana postavlja iznad grejne folije, kao zaštita od vlage koja bi mogla doći odozgo (npr. prosipanje u kuhinji).

Termoizolacija – ne preskakati

Cilj termoizolacije je da toplotu usmeri nagore ka stopalu, a ne nadole ka podrumskoj ploči ili komšiji ispod. Bez nje, do 40% energije može otići u pogrešnom pravcu.

Standardni izbor:

• Stiropor – najjeftinije, ali manja mehanička čvrstoća
• Styrodur / Austrotherm XPS (ekstrudirani polistiren) – preporuka za većinu situacija; otporan na vlagu, podnosi opterećenja od nameštaja, dolazi u debljinama 10, 20, 30, 50 mm
• IzolaTM 6 mm – za situacije kada je svaki milimetar visine kritičan (renoviranje, niski pragovi, vrata) i najčešće se koristi ispod grejne folije

Debljina izolacije zavisi od konstrukcije ispod:

• Iznad negrejanog prostora (podrum, garaža): minimum 30–50 mm
• Iznad grejanog prostora (stan na spratu): 6–20 mm je obično dovoljno
• Iznad zemlje (prizemlje bez podruma): minimum 50 mm

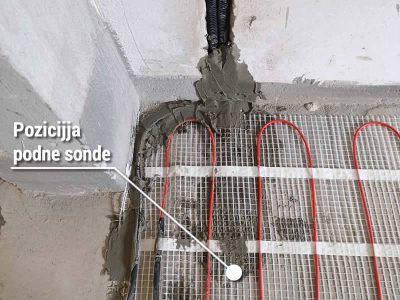

Korak 5: Pozicioniranje podne sonde – malo, ali izuzetno važno

Podna sonda je „oko“ termostata u podu. Ako je loše postavljena, termostat će raditi ili prerano isključivanje, ili obrnuto, nikada neće dostići očekivanu temperaturu.

Pravila pozicioniranja

• Sonda ide u fleksibilno zaštitno crevo (bužir) – tako se može zameniti bez razbijanja poda
• Postavlja se između dva reda grejnog kabla ili sa strane segmenta grejne folije – nikada direktno ispod ili na grejni element
• Smešta se najmanje 50 cm od zida – idealno 50–100 cm
• Kod folije: sonda ide unutar sloja izolacije, ispod folije
• Kraj creva u nivou ravnajuće mase je zapečaćen da lepak ili masa ne uđu unutra

Dužina kabla sonde

Standardna dužina je 3 metra. Ako je termostat dalji od mesta sonde, kabl se može produžiti samo specijalnim produžnim setom koji prodaje proizvođač – nikako običnim spajanjem licnom i izolir trakom.

Korak 6: Provera otpora pre polaganja u lepak/košuljicu

Ovo je najvažnijih 5 minuta cele instalacije.

Pre nego što i jedna pločica ili kap lepka pokrije sistem, kvalifikovano lice meri:

1. Otpor grejnog elementa (između faze i nule kabla) – mora biti u granicama deklarisanim na nalepnici proizvoda, sa odstupanjem ne većim od ±10%
2. Izolacioni otpor (između grejnog elementa i zaštitnog oklopa) – mora biti iznad 20 MΩ kod megometra sa 500 V

Rezultati se upisuju u garantni list. Ovo je ujedno trenutak kada se otkriva da li je sistem oštećen tokom transporta, raspakivanja ili postavljanja – pre nego što je definitivno ugrađen.

Bez popunjenog garantnog lista garancija proizvođača nije važeća. Ovo važi za sve sisteme – mreže, kablove i folije.

Merenje se ponavlja i nakon postavljanja završnog sloja (pločica, laminata) – kako bi se potvrdilo da tokom završnih radova nije došlo do oštećenja.

Korak 6: Kontrolna lista pre starta radova

Pre nego što izvođač počne, prođite kroz ovu listu:

Projektna priprema

• Skica prostorije sa označenim fiksnim nameštajem
• Izračunata slobodna gazna površina
• Određen tip sistema (mreža / kabl / folija)
• Određena snaga (efekat toplog poda ili osnovno grejanje)
• Izabran termostat sa podnom sondom

Električne predradnje

• Predviđen poseban strujni krug za grejanje
• Provučen napojni kabl od table do dozne
• Dozna postavljena na 120–160 cm visine, van mokre zone
• Provučeno fleksibilno crevo za podnu sondu
• Predviđena FID (RCD 30 mA) zaštita

Podloga

• Hidroizolacija urađena (kod kupatila/kuhinja)
• Termoizolacija odabrane debljine na licu mesta
• Podloga čista, suva, ravna (max ±3 mm na 2 m)
• Ravnajući sloj / košuljica završen i osušen (ako se primenjuje)

Materijal i alat

• Grejni sistem sa garantnim listom
• Termostat i sonda
• Lepak za pločice fleksibilan, deklarisan za podno grejanje
• Megometar i multimetar (kod kvalifikovanog izvođača)

Najčešće greške koje skraćuju vek sistema (FAQ)

Posle dugogodišnjeg iskustva u distribuciji i projektovanju električnog podnog grejanja, izdvajamo greške koje se neprestano ponavljaju – i koje se sve mogu izbeći već u fazi pripreme.

1. Postavljanje grejnog elementa ispod nameštaja

Najčešća greška, posebno u kupatilima sa „lebdećim“ lavaboima koji kasnije postaju ugradni. Rezultat: lokalno pregrevanje, pucanje pločica, u krajnjem slučaju proboj kabla.

2. Skraćivanje grejnog kabla ili mreže

Kabl se nikada ne skraćuje na meru – fabrički je dimenzionisan da daje deklarisanu snagu. Ako vam je predugačak za prostoriju, kupili ste pogrešnu veličinu. Kod mreže se može seći PVC mreža, ali nikada sam kabl.

3. Improvizovan hladni kraj

Hladni kraj grejne mreže (3 m) je dovoljan za većinu situacija. Ako vam treba duži – ne produžavajte ga. Premestite doznu bliže i spojite u samoj dozni. Spajanje hladnog kraja običnim kablom u podu je čest uzrok kvarova.

4. Sonda direktno ispod grejnog elementa

Pomenuto već – sonda ide između, ne ispod. Inače termostat „misli“ da je pod već dostigao ciljnu temperaturu i prerano se isključuje.

5. Preskakanje merenja otpora

Najtužniji scenario: sistem je instaliran, pločice zalepljene, fugovano – pa pri prvom paljenju ništa ne radi. 5 minuta merenja pre lepka spasava 2 dana rušenja i nepotrebnog dodatnog troška.

6. Tepih ili krupan nameštaj naknadno postavljen iznad sistema

Ako planirate da kasnije stavite debeo tepih, kauč bez nogu ili otoman preko zone gde je instalirano podno grejanje – planirajte to pre instalacije, da se taj deo isključi iz grejne zone. Naknadno menjanje rasporeda nameštaja može da preraspodeli toplotu na način koji termostat ne može da kompenzuje.

Šta mi je potrebno da električar pripremi za podno grejanje u kupatilu?

Najčešće pitanje koje dobijamo od krajnjih korisnika koji su krenuli u renoviranje kupatila i odlučili se za električno podno grejanje, ali kreč i pločice još nisu na redu. Evo konkretne liste – pošaljite je svom električaru pre nego što izvuče i jedan metar kabla.

1. Poseban strujni krug iz razvodne table

Električar treba da izvuče poseban kabl direktno iz razvodne table namenjen isključivo podnom grejanju u kupatilu. Ne smete deliti krug sa bojlerom, mašinom za veš, ostalim utičnicama ili rasvetom.

• Presek kabla: 3×2,5 mm² za sisteme do 3,6 kW (pokriva kupatila do ~15 m² gazne površine)
• Tip kabla: PP-Y (NYM) ili sličan, namenjen za fiksnu instalaciju u zidu
• Putanja: od table do dozne za termostat, šliciranjem u zid

2. Osigurač i FID (RCD) zaštita

U razvodnoj tabli mora biti predviđeno mesto za:

• Automatski osigurač odgovarajuće amperaže (najčešće B16A za sisteme do 3,5 kW, B20A do 4,4 kW) – karakteristika B ili C
• FID zaštita 30 mA – zaštita od strujnog udara, OBAVEZNA za sve grejne sisteme u kupatilu prema važećim propisima

Ako u tabli nema slobodnog prostora, električar treba da predvidi proširenje table ili pomoćnu kutiju.

3. Dozna (priključna kutija) za termostat

Električar treba da postavi instalacionu kutiju (običnu doznu Φ60 mm) prema sledećim pravilima:

• Visina od poda: 120–160 cm (idealno 150 cm – na visini ruke u stojećem položaju)
• Lokacija: sa spoljne strane kupatila, najčešće u hodniku ili predsoblju pored vrata; nikada unutar kupatila na zidu izloženom prskanju vode
• Praktičan savet: pored postojećeg prekidača za svetlo ili termostata bojlera

Razlog: kupatilo je „mokra zona“ i u skladu sa elektroenergetskim propisima ne smeju se postavljati termostati i prekidači unutar definisanih zona vode (zone 0, 1, 2). Dozna van kupatila rešava ovo elegantno.

4. Tri kabla koja moraju biti provedena do dozne

U doznu se moraju dovesti tri zasebna kabla:

Hladni kraj i kabl sonde se ne sme nastavljati običnim kablom – moraju da stignu netaknuti od poda do dozne.

5. Fleksibilno crevo za podnu sondu (bužir)

Električar treba da provuče fleksibilno PVC crevo (bužir) prečnika 16 mm od dozne, kroz zid, niz pod, do mesta u prostoriji gde će biti sonda. Crevo:

• Završava se 50–60 cm od zida (idealno između budućih grejnih kablova ili pored grejne folije)
• Zatvoreno je sa obe strane dok se ne postavi sonda (lepljivom trakom) – da malter, lepak ili samonivelišuća masa ne uđu unutra
• Omogućava da se sonda kasnije zameni bez razbijanja poda

Ovo je delikatan, ali jeftin detalj koji se prečesto preskače. Bez bužira, ako se sonda pokvari za 5 godina, jedini način da je zamenite je razbijanje pločica.

6. Šta električar NE treba da uradi (ali često radi)

❌ Ne treba da kupuje termostat na svoju ruku – termostat i grejni sistem moraju biti kompatibilni; često se kupuju iz istog izvora kao i grejna mreža
❌ Ne treba da seče grejni kabl ili mrežu na meru – sistem je fabrički dimenzionisan
❌ Ne treba da spaja hladni kraj sa nekim drugim kablom u podu – ako je predug, premešta se dozna
❌ Ne treba da krene sa polaganjem pre nego što je hidroizolacija u kupatilu urađena

7. Kada električar treba da dođe?

Ukoliko vam električar postavlja električno podno grejanje u tom slučaju ima tri dolaska (idelano dva) u slučaju da birate nas kao izvođača radova u tom slučaju dolazi smo jednom da pripremi instalaciju:

Prva poseta – pre svih građevinskih radova:

• Šliciranje zidova za napojni kabl
• Provlačenje kabla od table do mesta dozne
• Provlačenje bužira za sondu
• Montaža instalacione kutije

Druga poseta – nakon postavljanja podloge (košuljice), pre lepljenja pločica:

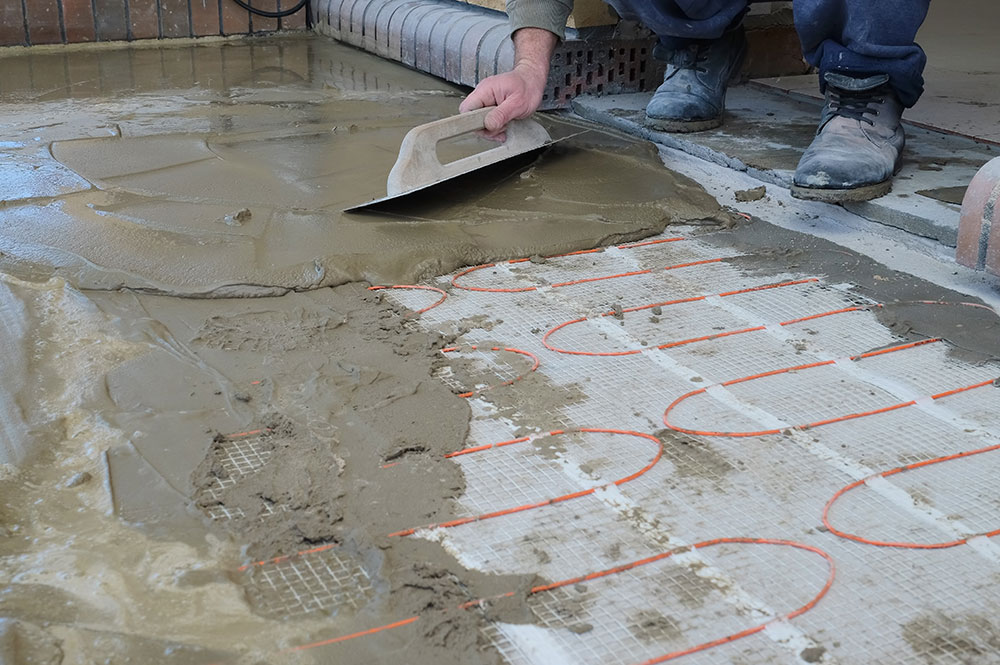

• Polaganje grejne mreže/kabla u sloj lepka
• Spajanje hladnog kraja i sonde na termostat
• Merenje otpora pre lepka (i upisivanje u garantni list)
• Probno paljenje sistema

Treća poseta – nakon postavljanja pločica:

• Ponovljeno merenje otpora (potvrda da pločice nisu oštetile sistem)
• Finalno upisivanje u garantni list
• Predaja sistema korisniku

8. Mini-spisak za poslati električaru

Ako želite, kopirajte ovaj kratak spisak i pošaljite ga električaru pre dolaska:

„Za podno grejanje u kupatilu treba mi: poseban strujni kabl 3×2,5 mm² od table do dozne, B16A osigurač + FID 30 mA u tabli ako je nemamo, dozna Φ60 mm na 150 cm visine van kupatila pored prekidača za svetlo i bojler, plus dva bužira Φ11 mm provučena do sredine kupatila za podnu sondu i napojni kabl podnog grejanja. Termostat i grejni sistem nabavljam ja, samo molim da napajanje i bužiri budu spremni pre nego što dođu da montiraju podno grejanje.“

Sa ovim porukama na ruci, čak i električar koji nije ranije radio podno grejanje znaće tačno šta da uradi – a vi nećete imati neprijatna iznenađenja u trenutku ugradnje grejnog elementa.

Šta tek sledi – „samo“ postavljanje

Sve do sada bila je priprema. Sama ugradnja, kada je priprema ovako temeljna, traje – u zavisnosti od sistema:

• Grejna mreža u kupatilu od 6 m²: 2–4 sata efektivnog rada
• Grejni kabl u dnevnoj sobi od 25 m²: pola dana do dan
• Grejna folija ispod laminata u sobi od 20 m²: 3–5 sati

Detalje samog procesa polaganja možete pronaći u zasebnim vodičima:

• Električno podno grejanje – pregled tehnologija i odluka
• Grejne mreže za podno grejanje – instalacija u 4 koraka
• Grejna folija za podno grejanje – instalacija u 5 koraka

Zaključak: priprema vredi više od izvođenja

Električno podno grejanje je tehnologija koja traje 30–40 godina ako je pravilno pripremljena, i koja zna da otkaže u prvoj sezoni ako je neka od osnovnih predradnji preskočena. Kvalitet samog proizvoda – grejne mreže, kabla ili folije – kod renomiranih proizvođača nije problem; problem je gotovo uvek u tome šta se desilo (ili nije desilo) ispod grejnog elementa.

Ako se kolebate oko izbora sistema ili snage, ili niste sigurni da li vaša podloga i izolacija ispunjavaju uslove – pre kupovine se posavetujte sa stručnjakom. Naš tim u Warm floor™ radi i usluge projektovanja i ugradnje podnog grejanja, kao i savetovanje za izvođače koji prvi put ulaze u ovaj tip instalacije.

Investicija u dobru pripremu se isplati već u prvoj zimi – i ostaje vam 22 godine garancije na grejne mreže i kablove, odnosno 10 godina garancije na grejnu foliju kada sistem postavlja naš tim.
