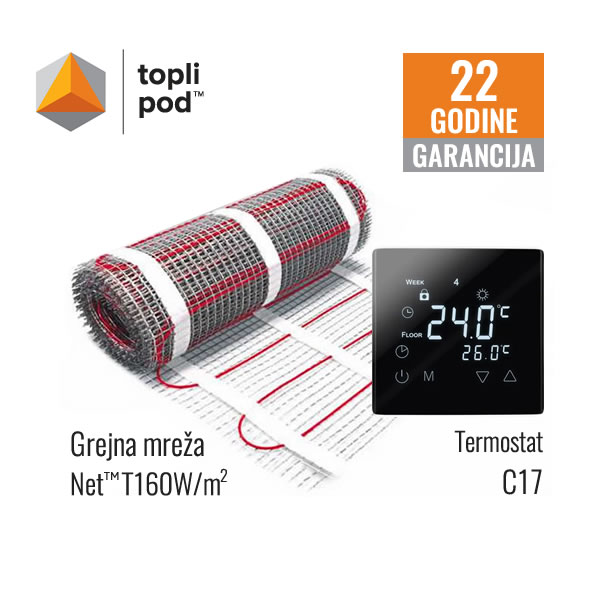

SET Grejna mreža Net™T160 + C17 termostat

SET Grejna mreža Net™T160 sa digitalnim termostatom C17

Set grejna mreža snage 160W/m² može se koristiti za osnovno grejanje ili dodatno grejanje tj. kao efekat toplog poda.

U paketu sa elektronskim termostatom C17, podni senzor temperature, pvc bužir crevo Ø15 od 1,5m za hladan kraj i 2,2m za podnu sondu, ugradna dozna Ø60 i upustvo za ugradnju.

Na vama je samo da odaberete slobodnuu površinu gde možete ugraditi grejnu mrežu oduzimajući delove prostorije pod fiksnim nameštajem poput wc šolje, tuš kabine, kade u kupatilima, ugradnih elemenata u kuhinjama, plakara u hodnicima ili sobama itd.

Sav preostali nameštaj je potrebno da bude na nogicama.

Kako se postavlja grejna mreža

Koraci u postavljanju grejne mreže

Prvo postavite grejnu mrežu tako da se senzor temperature nalazi između dva grejna kabla na samoj mreži. Potom kroz dva bužir creva izvucite podnu sondu i hladan kraj grejne mreže do dozne termostata (sve se nalazi u paketu).

Savetujemo da koristite alarmni monitor Watchdog koji osigurava vašu investiciju u podno grejanje. Njega povežite na hladan kraj grejne mreže. Proverite da li je podna sonda postavljena pravilo u bužir crevu i isto da bude u ravni poda.

Ravnomerno odmotavajte grejnu mrežu Net™T160 preko poda, prateći prethodno označena područja. Kada dođete do zida, pažljivo isecite mrežu (pazeći da ne oštetite grejni kabl na mreži), okrenite prostirku i nastavite da je odmotavate u željenom smeru. Za detaljan prikaz rasporeda grejne mreže Net™T160 pogledajte primere na slici ispod.

Osigurajte da grejna mreža Net™T160 bude u stalnom kontaktu sa podlogom. Izbegavajte hodanje po grejnoj mreži tokom instalacije, ako je to neophodno, nosite obuću sa veoma mekim gumenim đonom ili postavite table mekog stiropora preko mreže.

Kada se približavate preprekama poput wc šolje, kade, tuš kabine, ugradnih delova kuhinje, plakara i slično, pažljivo odvojite crveni grejni kabl od mreže i oblikujte ga oko prepreke. U nekim slučajevima, delovi mreže mogu biti potpuno uklonjeni tako da ostane samo crveni grejni kabl. VAŽNO: Nikada ne prekidajte crveni grejni kabl.

Nakon postavljanja grejne mreže po unapred definisanoj površini, savetujemo da preko grejne mreže presvučete tanak sloj građevinskog lepka ili tečnog maltera, kako bi osigurali da ne dođe do oštećenja grejne mreže. Mreža je debljine 3,9mm pa sloj neće biti visok.

U slučaju rekonstrukcije kupatila i nedovoljno prostora za sloj preko mreže, savetujemo da budete prisutni tokom postavljanja podnih pločica, sa ciljem da mreža ne bude oštećenja.

Samo pravila ugradnja svih elemeneta električnog podnog grejanja garantuje dugotrajnost, kao i produženu garanciju od 22 godine.

Kako se pravilno oblikuje grejne mreža

Kako se pravilno oblikuje grejne mreža

Merenje otpora grejne mreže za garanciju

Koristeći digitalni ohmmetar, izmerite otpor grejne mreže i uporedite ga sa nominalnim otporom navedenim u garantnom listu proizvoda. Zabeležite izmerenu vrednost u garantni list, koji zahteva dokumentovanje otpora u svakoj fazi instalacije.

Pored toga, proverite otpor između svakog provodnika i zaštitnog/uzemljivačkog vodiča. Obe ove vrednosti treba da budu beskonačne, što ukazuje na ispravnu izolaciju.

Merenja je potrebno obaviti u tri ključne faze:

1. Pre ugradnje grejne mreže
2. Nakon postavljanja grejne mreže
3. Posle instalacije završne podne obloge

U svim navedenim fazama, očitane vrednosti otpora moraju biti identične kako bi se osigurala ispravna funkcionalnost i bezbednost sistema.

Prednosti naših grejnih mreža:

Produžena garancija od 22 godine za tanke samolepljive teflonske grejne mreže Net™T160.

• Niska potrošnja koja je uporediva sa bogatijom lusterom u dnevnoj sobi.
• Toplo buđenje, jer hodaš po toplom podu.
• Nevidljiva udobnost, sistem je skriven ispod poda.
• Bezbedno. Nema potrebe da sušite pod nakon upotrebe kupatila, on će se sam osušiti.
• Sistem bez održavanja tokom celog životnog veka novog poda.
• Povećaćete svoj životni stil za samo 5-7 % troškova potrebnih za renoviranje kupatila.
• Sačuvajte svoj prostor. Ne treba vam radijator ili bilo koji drugi izvor toplote.
• Minimalna debljina konstrukcije – samo 4mm koja se uklapa u debljinu lepka za pločice

Kako se postavlja grejna mreža

Osnovni tehnički podaci:

• Najviši svetski kvalitet: Ekstra tanke teflonske samolepljive grejna mreža sa izlaznom snagom od 160 W/m².
• Instalacija je jednostavna. Grejna mreža se može ugraditi u kupatilo, kuhinju, stan, kuću, vikendicu ili hotel.
• Ispod grejne mreže savet je ugradnja termoizolacije debljine samo 10 mm, koja će povećati brzinu postizanja temperature za 100%, a istovremeno će smanjiti troškove grejanja za 50 %.
• Betonska (cementna) košuljica ili estrih (izliveni pod) moraju biti potpuno suvi pre polaganja mreže.
• Nameštaj i druge površine moraju biti na nogama. Takođe, ne postavljajte krzna ili drugu izolaciju na pod.
• Grejanje je pogodno za sve vrste podova i površina. Za drvo, laminat, keramiku, tepihe itd. koji su označeni međunarodnom oznakom za podno grejanje.

Uvek topli pod jer grejna mreža to omogućava

Inovativna struktura grejnih kablova Warm Floor™

U našim proizvodima koristimo teflonsku FEP izolaciju sa otpornošću na toplotu do 150 °C!

Teflon® (Dupont) ili FEP (politetrafluoroetilen), dobro poznato široj javnosti, izumeo je Dupont. FEP proizvode tri najveće svetske kompanije pod ovim imenima: Dupont, SAD = Teflon® / Whitford, Velika Britanija = XILAN / ILAG, Švajcarska = ILAFLON, CORFLON.

Grejna mrežaNet™T160 ima strukturu od izuzetno tankog dvožilnog samolepljivog teflonskog grejnog tepiha za kupatilo, snage 160W / m²:

1. Otporne žice
2. FEP (teflonska) izolacija koja podnosi temperature do 150 °C
3. Plašt od kalajisanog bakra
4. PVC izolaciju preko kabla
