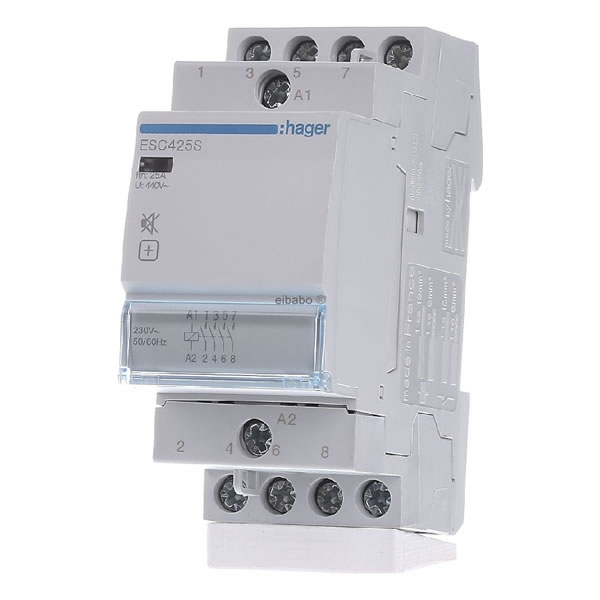

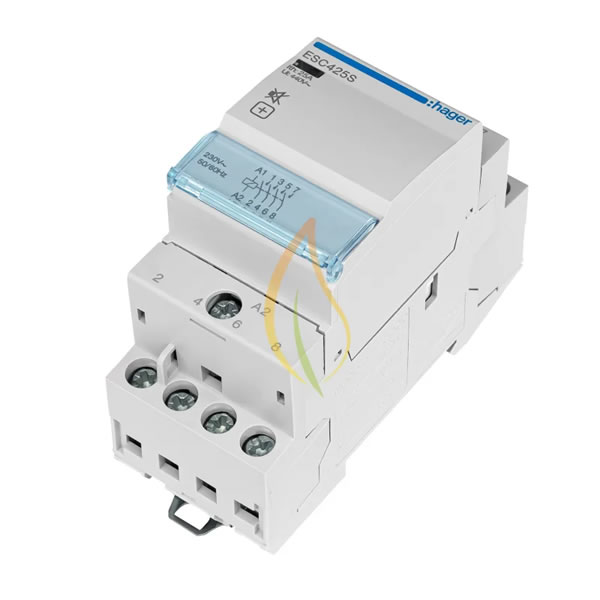

Hager ESC425S – Bešumni kontaktor 25A (4NO) za grejne sisteme velike snage
Kada ukupna snaga električnog grejanja premašuje maksimalno opterećenje samog termostata (obično 16A / 3600W), Hager ESC425S preuzima ulogu glavnog izvršnog sklopa u razvodnoj tabli. Ovaj četvoropolni instalacioni kontaktor omogućava da jedan termostat istovremeno, bezbedno i ravnomerno uključuje do četiri odvojene grejne sekcije ili trofazne grejne sisteme ukupne snage do 23 kW (4 x 5,75 kW) ili 17,25 kW u simetričnom trofaznom spoju (3 x 5,75 kW).
Posebno je projektovan za zahtevne uslove rada, kao što su sistemi za otapanje snega i leda na spoljašnjim površinama, garažnim rampama i prilazima (gde specifična snaga grejnih kablova iznosi 300W/m² i lako prelazi 9 kW na većim kvadraturama), kao i za unutrašnje podno grejanje velikih prostorija.
Ključne prednosti:
- Potpuno bešuman rad (Hum-free): Za razliku od standardnih kontaktora koji pri uključivanju proizvode jak udarac i konstantno zujanje dok su pod naponom, model sa oznakom „S“ (Silent) poseduje integrisano elektronsko kolo (DC špulnu sa ispravljačem) koje eliminiše buku i vibracije. Pogodan je za ugradnju u stambene i poslovne objekte gde je tišina prioritet.
- Visoka pouzdanost za grejače (AC-1 kategorija): Svaki od 4 radna kontakta (4NO – normalno otvoreni) projektovan je za trajno opterećenje od 25A pri omskom opterećenju (cos φ = 1), što ga čini savršenim za grejne kablove, mrežice i folije.
- Zaštita termostata: Prebacivanjem celokupnog strujnog opterećenja na kontaktor, kontakti samog termostata ostaju rasterećeni (kroz termostat teče samo minimalna struja špulne kontaktora), čime se višestruko produžava radni vek regulacije.

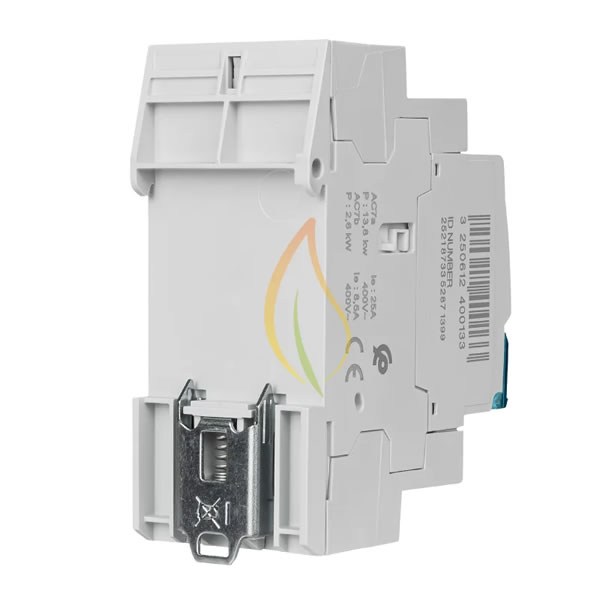

- Kompaktna DIN montaža: Zauzima samo 2 modula (35 mm širine) na standardnoj DIN šini u spratnoj tabli i poseduje vizuelni indikator položaja kontakata na prednjoj strani.
Tehničke specifikacije:
| Proizvođač | Hager |
| Model | ESC425S |
| Nominalna struja (Ith) | 25A po polu (AC-1 / AC-7a) |
| Maksimalna snaga grejača (230V) | do 5750W po jednom polu (3 x 5750W za trofazni raspored) |
| Broj i tip kontakata | 4 NO (4 normalno otvorena radna kontakta: 1-2, 3-4, 5-6, 7-8) |
| Napon špulne (komandni napon A1-A2) | 230V AC (50/60 Hz) |
| Nominalni radni napon (Ue) | 400V AC |
| Napon izolacije (Ui) | 440V AC |
| Nivo buke | Bešumni rad (Silent tehnologija) |

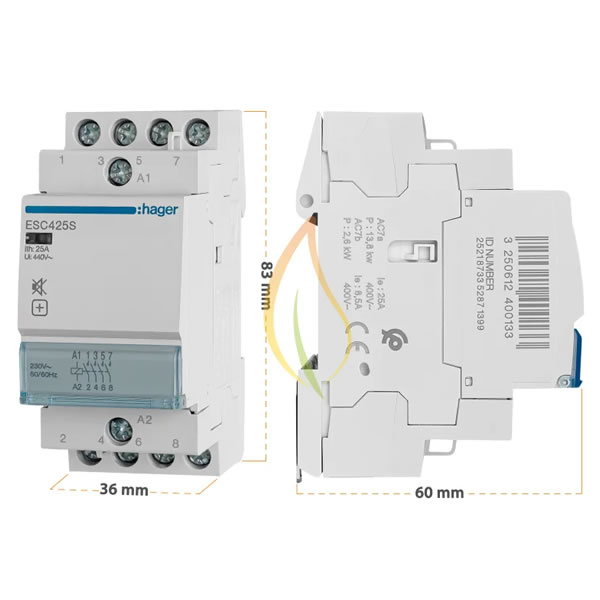

| Širina na DIN šini | 2 modula (35 mm) |
| Presek provodnika (glavni kontakti) | do 10 mm² (puni presek) / do 6 mm² (licnasti) |
| Stepen zaštite | IP20 (u razvodnoj tabli) |
Savet za ugradnju: Ukoliko se kontaktor montira u razvodnu tablu pored drugih elemenata koji emituju toplotu ili radi pod punim višesatnim opterećenjem (poput otapanja snega i leda), preporučuje se ostavljanje razmaka od pola modula (distancer Hager LZ060) radi optimalne ventilacije i hlađenja.
